產品介紹
CDH型豎吊鋼板起重鉗（DSQH）用于鋼板的垂直吊運，不能用于橫吊。其結構原理為依靠鋼板自身重量從而通過彈簧收緊，使鉗舌夾緊鋼板。所以被吊物越重那么也就夾的越緊。吊環可以左右方向靈活轉動，這樣方便鋼板平躺在地面上時吊鉗的安裝。
產品特點
1. 用途：適用于鋼板豎直吊裝。
2. 采用首鋼低碳合金鋼制造。
3. 載荷范圍：0-10噸/2只。
4. 以單只試驗為額定載荷，吊裝作業時單只或兩只配套使用。
5. 只能同時吊裝一塊鋼板，嚴禁層疊吊裝。起吊時必須將拉環手柄向上，以使彈簧拉緊，卸荷時拉環手柄向下，彈簧放松后鉗子和鋼板才能分離。
6. 吊裝過程中不得碰撞被吊物，嚴禁超載使用。
7. 試驗載荷=額定載荷*2。
8. 帶彈簧鎖無作業狀態下，鎖具自然加緊，吊上物體夾力成比例增強。
9. 強韌易操作。

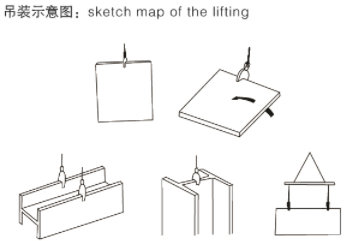

使用方法
可用于平面鋼板、H型鋼、工字鋼、C型鋼等各種鋼板的豎直吊運。
產品參數
| CDH型 | 1T | 2T | 3T | 5T | 8T | 10T | |
| 額定起重量CAPACITY ( TON) | 1T | 2T | 3T | 5T | 8T | 10T | |
| 試驗載荷TESTLOAD ( KN) | 196 | 39.2 | 58.8 | 98 | 156.8 | 196 | |
| 鉗口夾持厚度（開口尺寸） STEEL PLATE THICKNESS (MM) | 0-20 | 0-25 | 0-35 | 0-50 | 0-60 | 0-80 | |
| 主要尺寸 DIMENSIONS(MM) | A | 46 | 46 | 50 | 58 | 70 | 80 |
| B | 73 | 73 | 92 | 97 | 113 | 113 | |
| C | 30 | 40 | 44 | 55 | 70 | 90 | |
| D | 310 | 321 | 377 | 430 | 475 | 558 | |
| E | 143 | 156 | 178 | 225 | 248 | 290 | |
| 凈重 | 5.27 | 6.22 | 9.86 | 16 | 26.85 | 32.8 | |

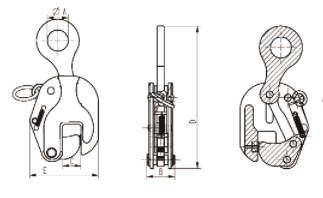

結構示意
