1.1 PDK層疊鋼板起重鉗（以下簡稱PDK鉗）必須與橫梁配套使用，其開口度可根據鋼板厚度進行調節，可以吊運多層鋼板。
1.2 PDK鉗試驗載荷為2倍極限工作載荷，破斷載荷為4倍極限工作載荷。
1.3 本PDK鉗適用于單層或多層鋼板的水平吊裝。

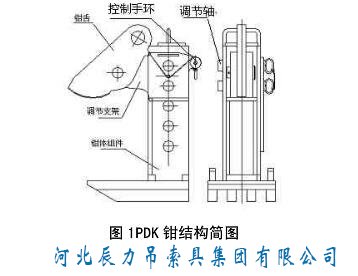

2 PDK鉗結構簡圖見圖1
3 吊裝形式
3.1 PDK鉗的基本使用方法如圖2所示，通過橫梁連接，組成兩隊PDK鉗。特別提示：PDK鉗的安全工作載荷是指一對（兩只）PDK鉗的載荷；起吊鋼板厚度是指PDK鉗安全起吊鋼板的厚度范圍，PDK鉗的實際開口度應大于鋼板的厚度。吊裝前必須首先檢查鋼板的重量和板厚是否與PDK鉗匹配。頂部夾角α不得大于120°，一般控制在90°以內，所有鋼絲繩的適用方向與橫梁左右垂直。
3.2 當兩鋼絲繩的頂部夾角大于60°時（因額載規定是在60°時），允許的起重載荷應按三角函數折減。允許***大起重量=額載×折合系數。（折合系數見表1）
表1 折合系數
|
頂部夾角α |
（0-60）° |
70° |
80° |
90° |
|
折合系數 |
1 |
0.9 |
0.8 |
0.7
|
4 使用方法和注意事項
4.1 首先根據鋼板重量及鋼板的厚度選擇合適的PDK鉗，并根據鋼板的厚度把調節到合適的位置。調節架調好后，應注意旋轉調節軸，以防止調節軸抽拖發生意外。
4.2 如結構示意圖所示，順時針旋轉控制手環，可把鉗舌打開，松手后并保持打開狀態。這時可把鋼板鉗裝入PDK鉗，再逆時針旋轉控制手環，鉗舌可復位而壓在鋼板上。
4.3 如圖3所示，不允許在被吊鋼板的上面疊加小塊鋼板。
4.4 如圖4所示，當?shù)踹\(yùn)比較薄而寬的鋼板時，如果起吊后鋼板彎曲的較大，應停止起吊。
4.5 起吊過程中，嚴禁吊運的鋼板受到碰撞和沖擊。
4.6 吊運過程應盡量平穩，下面嚴禁站人或在物品上面通過。
4.7 每次使用前后均應檢查各部位有無異常情況，如焊縫裂紋、孔或軸變形，轉動部位劃傷、銹蝕，鉗牙損壞等。
4.8 標識丟失后應及時補上，避免用錯。
4.9 存放地點應防止生銹及對PDK鉗漆表面的損壞。
4.10 長期不用時應在各活動部位涂以油脂，其余部位涂漆。
5 報廢標準
有下列情況之一，應更換部件或報廢
5.1 鉗口變形達到原開口度的2.5%應更換部件或報廢；
5.2 鉗軸的磨損量或變形量達到原直徑的2.5%時，應更換部件或報廢；
5.3 鉗軸孔的磨損量達到原尺寸的5%時，應更換部件或報廢；
5.4 鉗牙有兩齒崩刃或一個齒斷裂時，應更換部件或報廢；
5.5 牙的磨損使牙頂寬達到1.2mm以上時，應更換部件或報廢；
5.6 PDK鉗整體活動不靈活，經過各滑動部位加潤滑油后任然不靈活時，應更換部件或報廢。
